薄片吸塑机

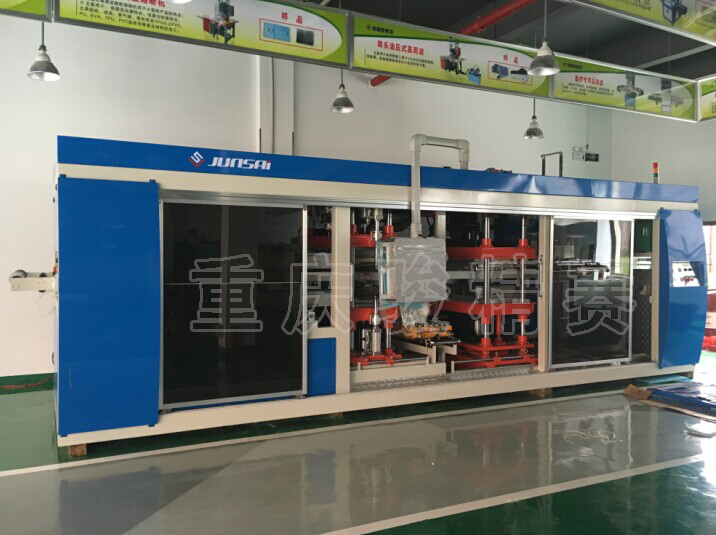

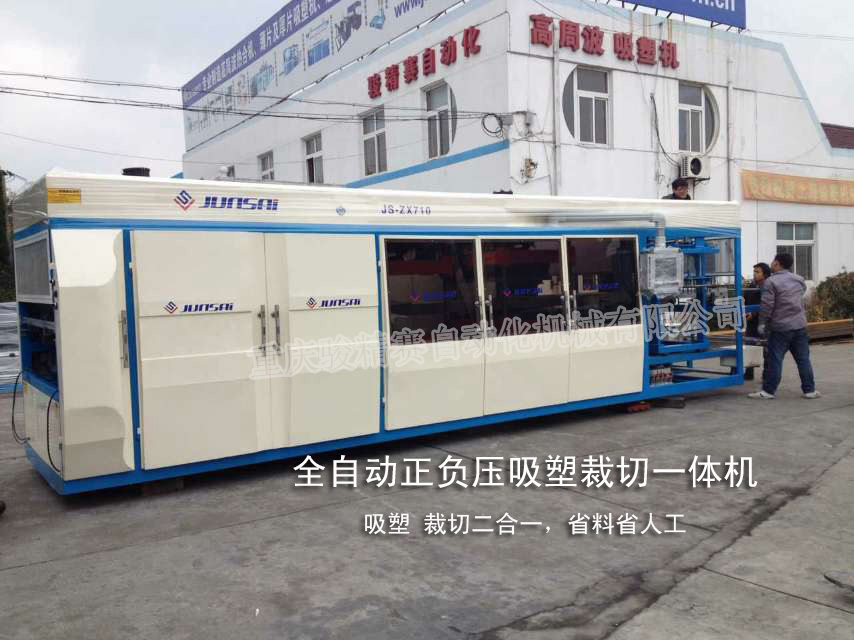

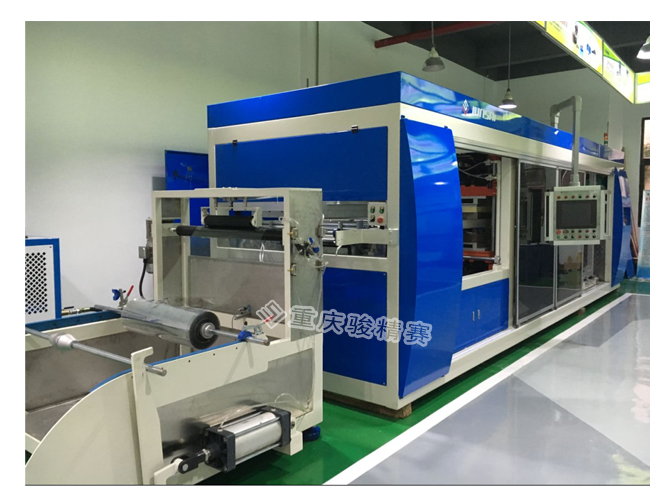

全自动三工位正负热压吸塑机

发布时间:2014-08-09 16:49:23   浏览量:






一、全自动三工位正负热压吸塑机概述:
         JS-ZX710全自动吸塑机是集成自动吸塑、自动冲裁、自动叠料为一体的自动化塑料加工设备。

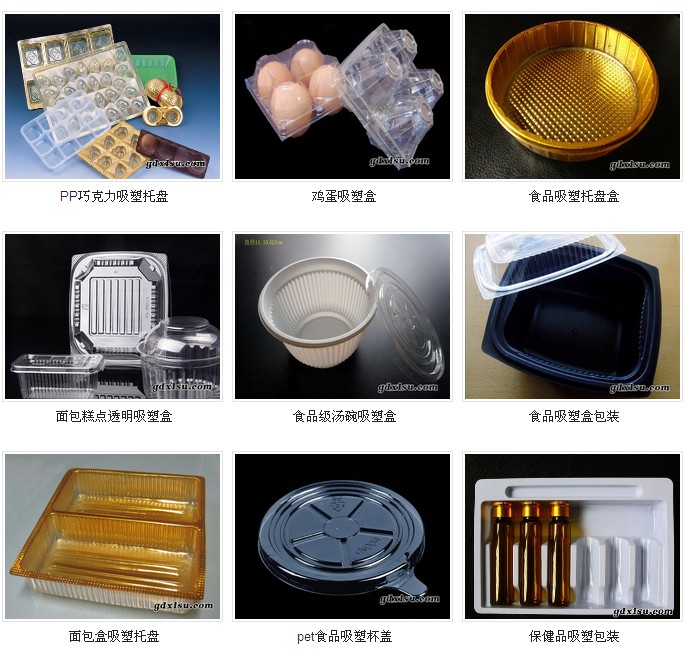

全自动三工位正负热压吸塑成型机部分样品图

全自动三工位吸塑机部分样品





二、全自动三工位正负热压吸塑成型机用途:



常用材料有PVCPETAPETPETGPPPEPSEPSEPOS、淀粉降解材料、光电降解材料、植绒材料等。广泛使用于食品、五金、电子、文具、医疗用品、日用品、化装品、工艺品、玩具用品等多种行业产品的大量生产。



 三、全自动工位正负压吸塑机操作:

         动作流程设计为1人操作,人工将卷料放置于料架相对位置---开动上料气阀----上料臂将卷料自动托举到固定位置---将片材按要求置入链条入口----点动拉片---材料进入加热工位----定长拉片---材料依设定尺寸移动---吸塑上下模同步执行吸塑工艺----开启自动运行----吸塑后的产品移动到冲裁工位---自动冲裁---自动移动到叠料工位----计数叠料次数---统一传送到包装履带---人工装箱,此流程由人工设定各运行参数,由PLC建立数据组,对有记录的生产项目可调出数据一键设置参数,整机运行自动完成并自动监控,部分位置传感故障有触摸屏提示故障分析点,符合现代化工控要求。





四、全自动三工位正负热压吸塑成型机特点:

1、机械、气动、电气一体化、各动作程序由PLC控制、触摸屏操作、简单方便;
2
、成型、裁切、堆叠三工位;
3
、正负压带辅助拉伸成型;
4
、上、下模成型方式;
5
、伺服送片、长度任意调整、快速准确稳定;
6
、单上电热炉多段加热;
7
、电热炉温控系统采用全电脑智能自动补偿控制,分区一控一采用数字输入、具有微调精度高、温度均匀、升温快(从0-400度只需3分钟),稳定(不受外部电压影响、温度波动不超过1度)。能耗低(节能15%左右),热炉使用寿命长等优点;
8
、伺服堆叠、制品自动计数输入;
9
、具有产品资料及参数档案记忆功能;
10
、边角料自动收卷;
11
、送片链轨宽度可同步或分立电动调整;
12
、电热炉自动移出装置;
13吸塑机机械上料卷装置,减轻工人劳动强度。



五、全自动三工位正负热 吸塑成型机参数:





型号



AQF-5076



适应片材宽度



500-760



适应片材厚度



0.2-1.5



片材卷径



600



成型模具开合行程



2*155



裁切模具开合行程



155



裁切模座升降行程



Max.100



成型面积



720*360



成型深度/高度



80/50



裁切力



3000



工作效率



8-18



制品定性冷却



水冷



气源(外配)供气量 气压



≧5   0.8



真空泵



德国BUSCH R50040



使用电源



三相四线制



电热炉加热功率



43.2



整机功率



49.4



外形尺寸



7400*2100*2370



整机重量



≈7500



 http://www.junjingsai.com/xnwebuser/product/2016-6-16/781.html

全自动三工位正负热压吸塑机视频
